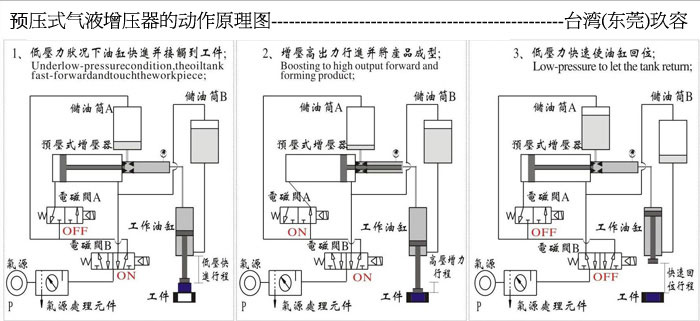

一、預壓式氣液增壓器的動作原理圖

二、預壓式氣液增壓器的動作原理說明：

1、兩位五通電磁閥B通電（ON），壓縮空氣將儲油筒里液壓油快速壓到作動油缸內，作動油缸迅速到位并接觸工件。

2、當作動油缸到達工件位置時，控制電路瞬間給信號兩位三通電磁閥Ａ使其動作（ON），此時氣液增壓器氣缸段動作增壓，將高壓油註入作動油缸內，使作動油缸產生高壓出力行程，完成加工工件的成型工作。

3、當作動油缸完成成型工件的工作后，此時控制電路使電磁閥A/B均斷（OFF），壓縮空氣由氣液增壓器的前蓋和儲油筒進氣，使液壓油快速回充到作動油缸前端，此時油缸回位，完成一個動作循環。
