JRH油氣隔離氣液增壓器氣路連接圖/工作順序
發布日期:2016-5-3 瀏覽次數:3222

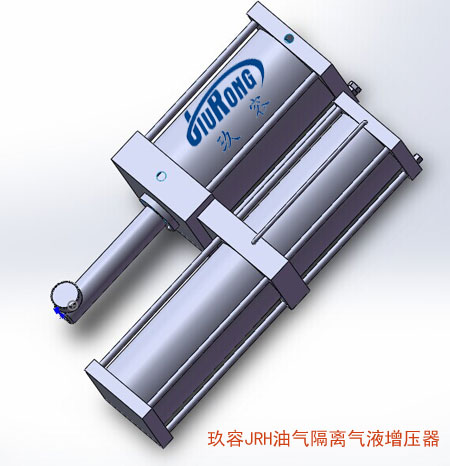

玖容JRH油氣隔離氣液增壓器，油缸和氣缸分離，預壓式氣液增壓器，出力大于普通氣缸，動作速度快，操作簡單，可以配JRYG油缸使用。

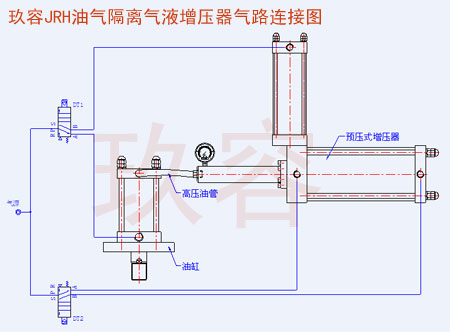

一、JRH油氣隔離氣液增壓器氣路連接圖
二、JRH油氣隔離氣液增壓器氣路工作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。
