JRG復合式增壓缸程序控制圖
發布日期:2014-7-11 瀏覽次數:4508

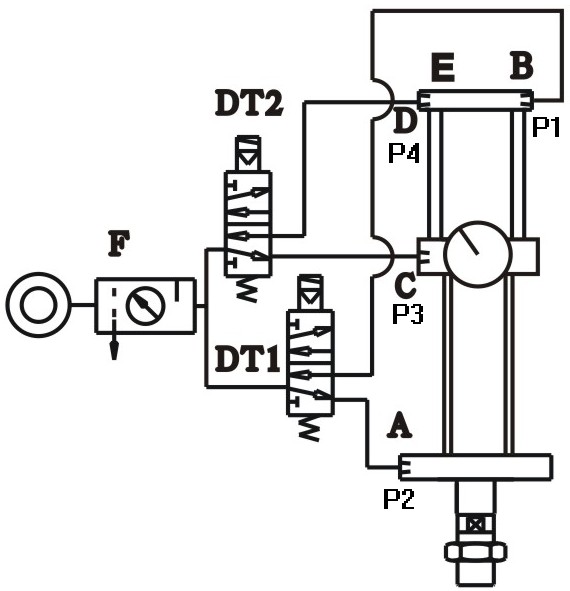

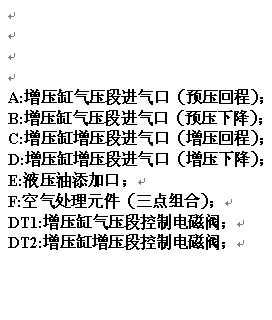

JRG復合式增壓缸動作程序控制圖:
動作程序說明:
1、電磁閥DT1通電,氣壓作用在儲油筒液壓油表面,氣缸段總成開始向下作位移；
2、活塞桿位移遇到阻力,DT1保持,此時DT2通電,增壓段總成開始作位移；
3、根據加工工件保壓需要,DT2斷電,此時增壓段總成復位,增壓缸卸壓；
4、DT1斷電,氣缸段總成復位,液壓油回位到儲油筒,此時一個動作循環完成。
